Комплект автоматической раздвижной двери “Антипаника” DoorHan-Белгород с двумя подвижными створками предназначена для установки в единственном наружном входном проеме.

Дверная конструкция укомплектована петлями для распахивания створок, предотвращая блокирование прохода при эвакуации.

Панели открываются наружу.

Комплект автоматической раздвижной двери “Антипаника” с двумя подвижными створками для привода AD-SP в Белгороде улучшит проходимость интенсивного потока людей.

Конструкция раздвижных дверей Дорхан рассчитана на монтаж в Белгороде в коммерческих, производственных, складских сооружениях, бизнес-центрах.

Рассчитать цену

Комплект автоматической раздвижной двери "Антипаника" (две подвижные створки "Антипаника") для привода ad-sp,

Таблица размеров

Цвета

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема для одностворчатых дверей, мм

от 700 до 1 400 (створка «антипаника»)

Ширина проема для двустворчатых дверей, мм

от 1 000 до 2 500 (створка «антипаника»)

Высота проема, мм

от 1 700 до 2 400

Притолока, мм

не менее 125

RAL 9016 (белый)

RAL 9006 (металлик гладкий)

RAL 7004 (серый)

RAL 1014 (бежевый)

RAL 2004 (оранжевый)

RAL 3020 (красный)

RAL 3005 (бордовый)

RAL 6018 (салатовый)

RAL 6005 (зеленый)

RAL 7016 (антрацит)

RAL 5005 (синий)

RAL 8017 (коричнево-красный)

RAL 9005 (черный)

RAL 8014 (коричневый)

Базовая

Дополнительная

Электродвигатeль (арт. AD-01SP)

Контроллер (арт. AD-03SP)

Переключатель режимов с дисплеем (арт. AD-08SP)

Датчик движения (арт. AD-06, 1 шт.)

Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)

Комплект фотоэлементов (арт. AD-09, 1шт.), обеспечивающий блокировку привода в режиме распахивания створок двери

Натяжной ролик (арт. AD-14SP, 1 шт.)

Комплект кареток (арт. AD-15SP, 4 шт.) в приводе AD-SP

Комплект боковых крышек короба (арт. AD-16SP, 2 шт.) в AD-SP

Приводной ремень (арт. AD-17, 11 м)

Комплект стопоров (арт. AD-19SP, 2 шт.) в приводе AD-SP

Комплект держателей ремня (арт. AD-20SP, 2 шт.)

Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)

Короб с крышкой (арт. AHDS35 2009, 2011, 2012) для привода AD-SP

Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP

Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)

Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ, 2 шт.)

Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108, 2 шт.)

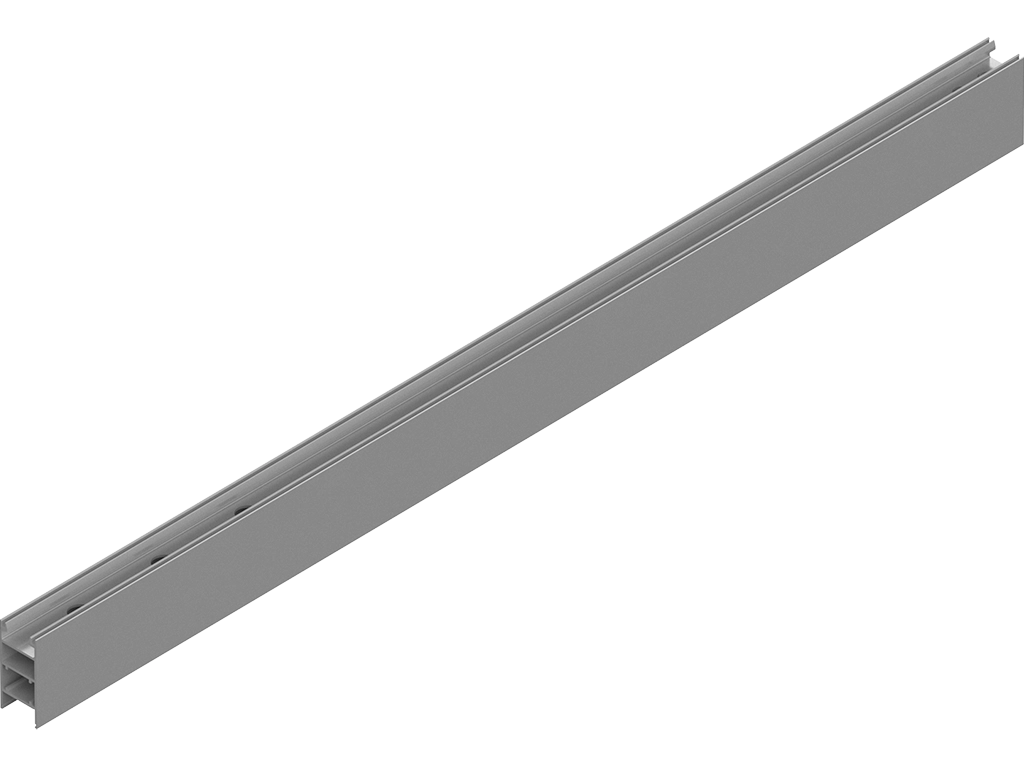

Профиль вертикальный «антипаника» (арт. AHDS35 0112, 2 шт.)

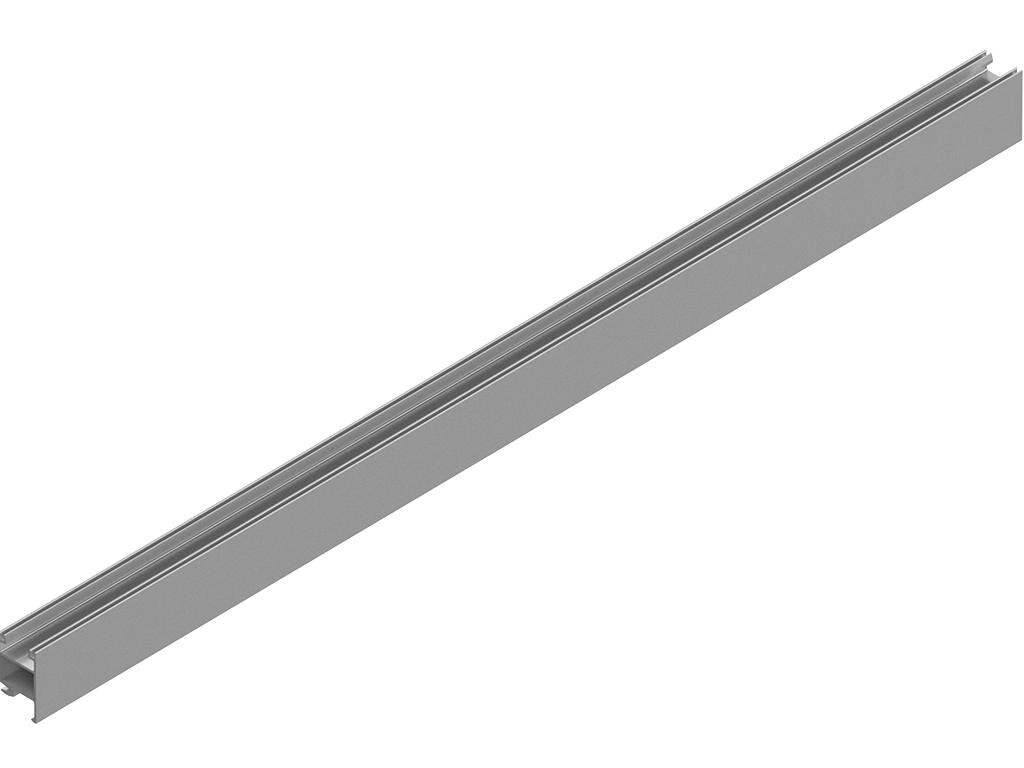

Профиль горизонтальный верхний «антипаника» (арт. AHDS35 0113, 2 шт.)

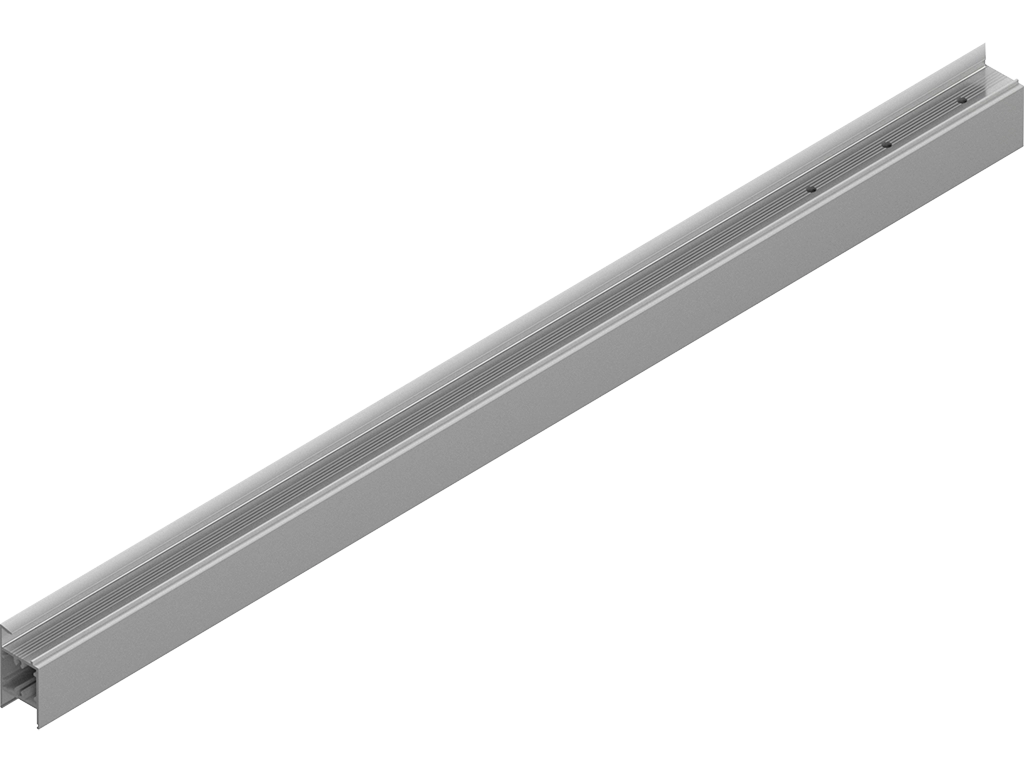

Профиль горизонтальный нижний «антипаника» (арт. AHDS35 0114, 2 шт.)

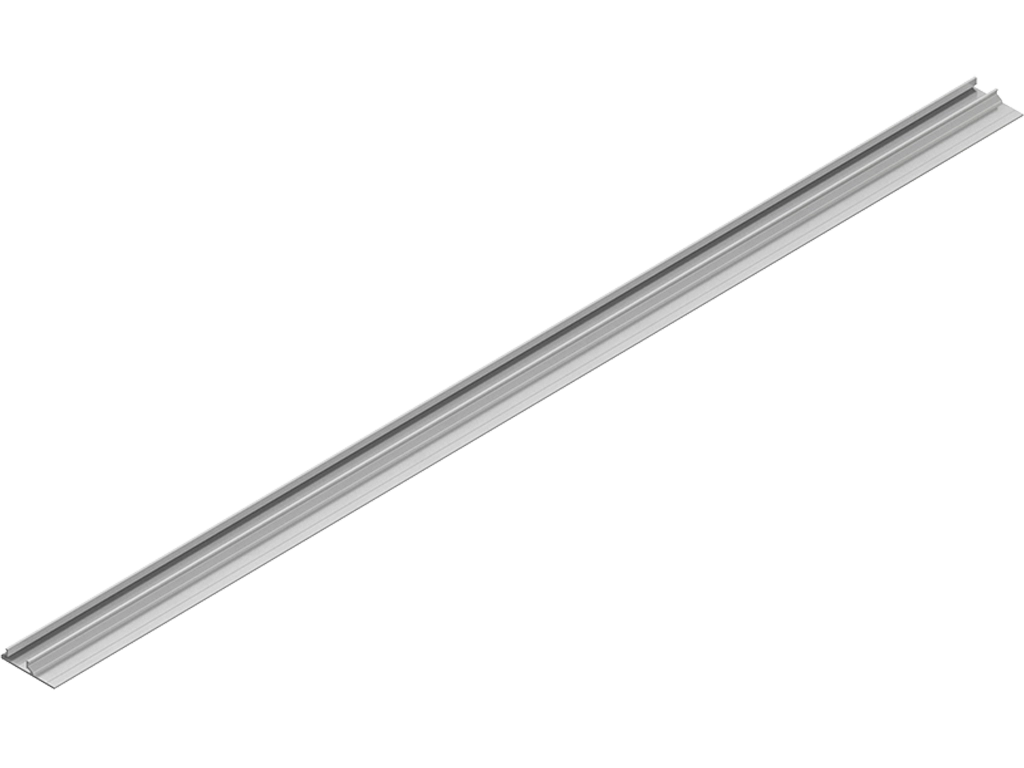

Профиль порога «антипаника» (арт. AHDS35 0111, 2 шт.)

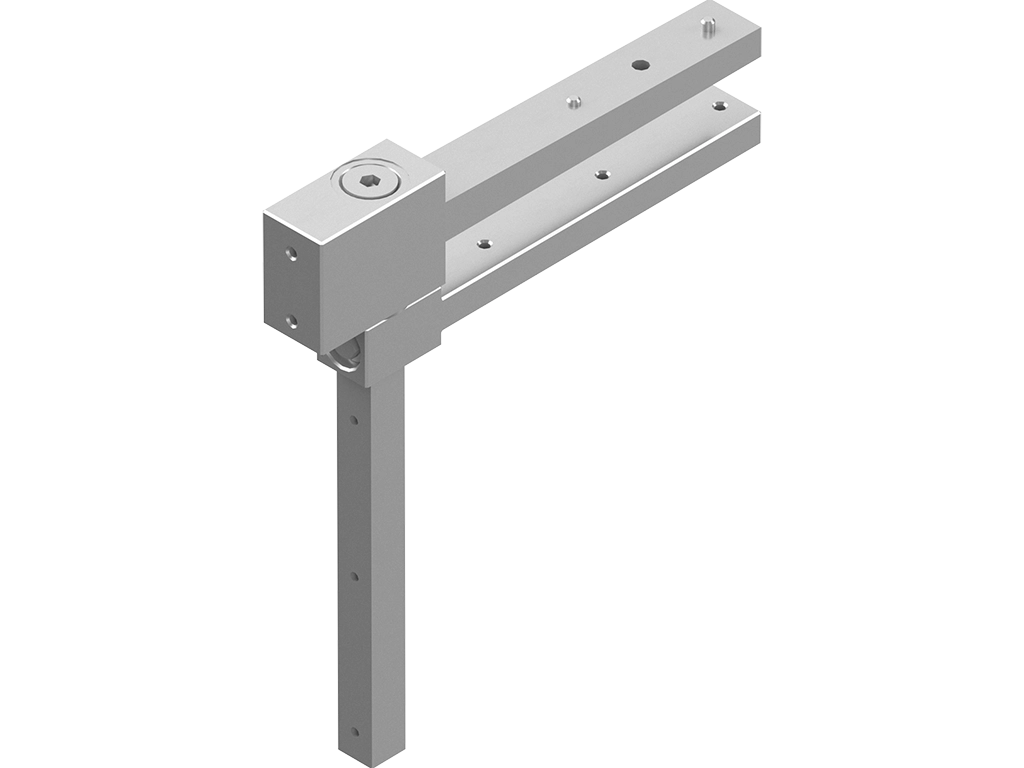

Петля «антипаника» (арт. HAP.01, 2 шт.) — верхняя петля створки

Ограничитель (арт. HAP.02, 2 шт.) — нижняя петля створки

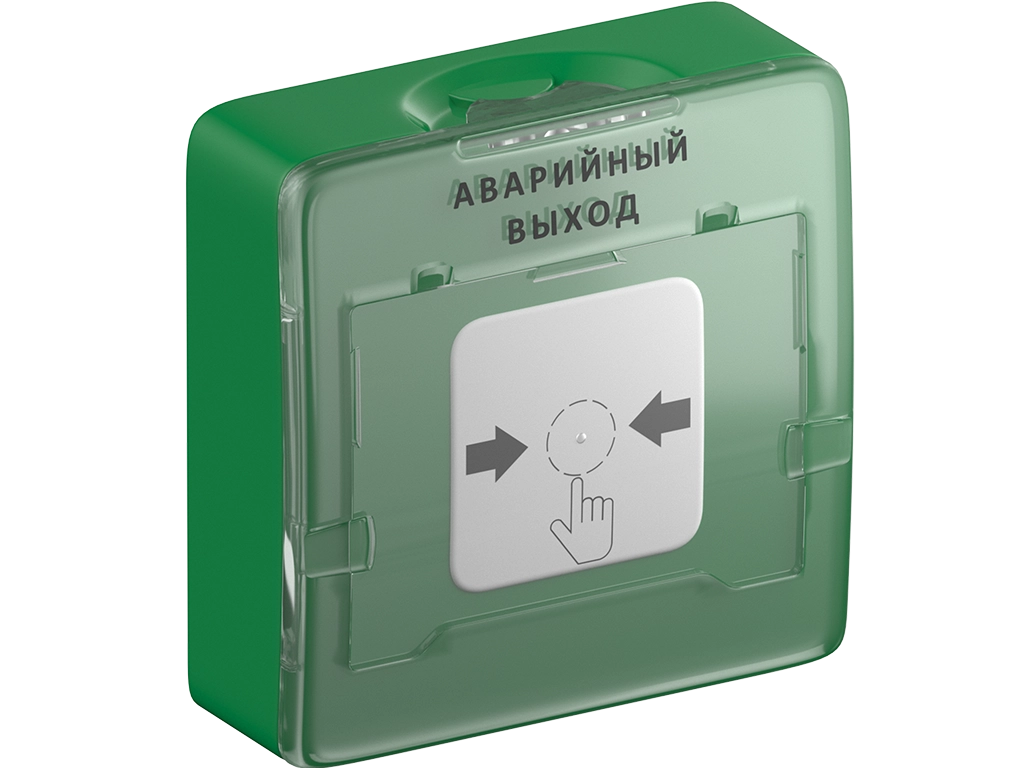

Кнопка аварийного выхода УДП 513-10 (арт. AD-46)

Комплект закладных пластин (арт. AD-100KIT, 2 комп.)

AD-07SP — электромеханический замок для привода AD-SP, обеспечивает надeжную защиту от несанкционированного проникновения / * (арт.AD-07SPTEL) для привода AD-SP-TELESCOPE

AD-27 — аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов)

AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку)

AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)

AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью

AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме

AD-09 — комплект фотоэлементов, обеспечивающий дополнительную безопасность в проеме двери

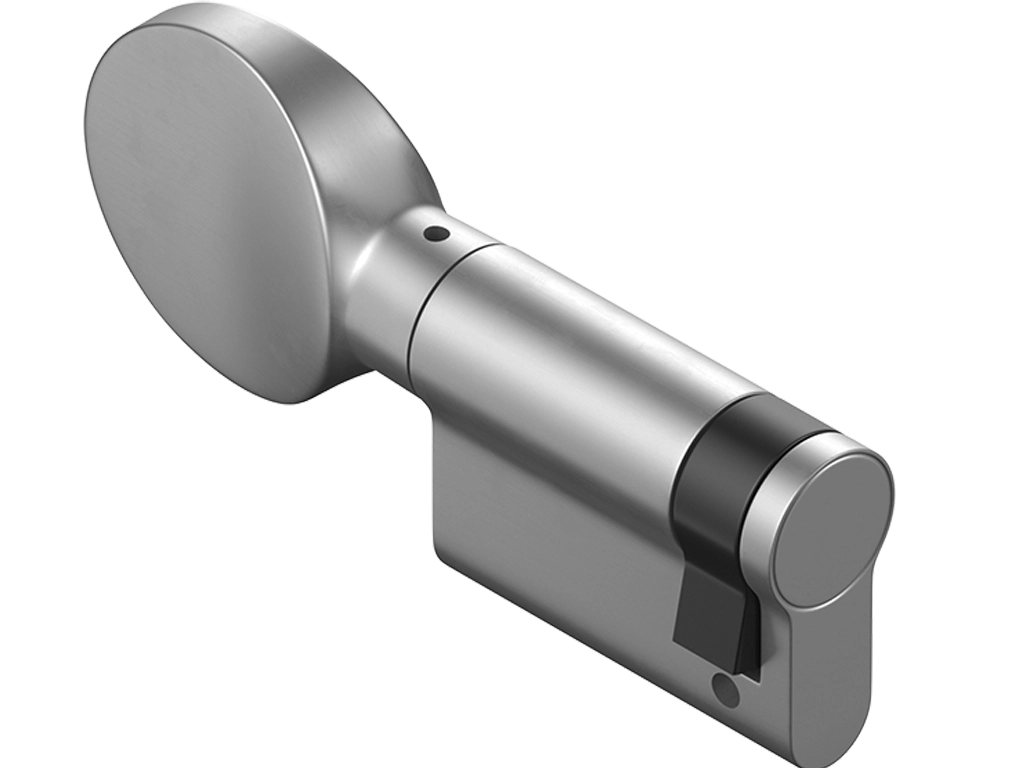

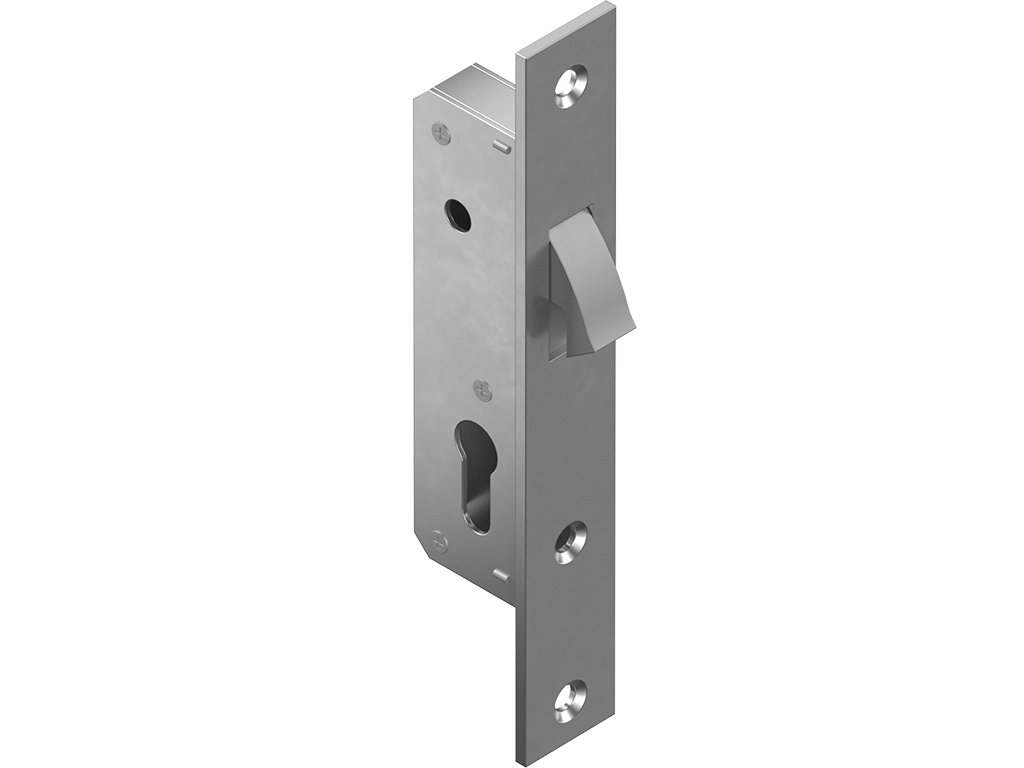

KALESB-1K — замок врезной с откидным ригелем в сборе с вертушкой (без ключа)

Профиль cтворки вертикальный
Профиль cтворки горизонтальный
Штапик
Заполнение 8 или 9 мм (со штапиком), 24 мм (без штапика)
Уплотнитель внутренний
Уплотнитель внешний
Уплотнитель центральный

Параметры проема:
Н — высота проема (расстояние от чистого пола до верха проема);
В — ширина проема (расстояние от левого края до правого края проема);
h — высота притолоки (расстояние от верха проема до потолка).
Замер притолоки, проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
Проем должен иметь прямоугольную форму.
Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
Притолока и боковые пристенки должны быть в одной плоскости.
Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.

PDF

Инструкция по монтажу Комплект автоматической раздвижной двери "Антипаника" (две подвижные створки "Антипаника") для привода ad-sp

PDF

Таблица размеров

Наименование

Значение

Ширина проема для одностворчатых дверей, мм

от 700 до 1 400 (створка «антипаника»)

Ширина проема для двустворчатых дверей, мм

от 1 000 до 2 500 (створка «антипаника»)

Высота проема, мм

от 1 700 до 2 400

Притолока, мм

не менее 125

Цвета

RAL 9016 (белый)

RAL 9006 (металлик гладкий)

RAL 7004 (серый)

RAL 1014 (бежевый)

RAL 2004 (оранжевый)

RAL 3020 (красный)

RAL 3005 (бордовый)

RAL 6018 (салатовый)

RAL 6005 (зеленый)

RAL 7016 (антрацит)

RAL 5005 (синий)

RAL 8017 (коричнево-красный)

RAL 9005 (черный)

RAL 8014 (коричневый)

Комплектация

Электродвигатeль (арт. AD-01SP)

Контроллер (арт. AD-03SP)

Переключатель режимов с дисплеем (арт. AD-08SP)

Датчик движения (арт. AD-06, 1 шт.)

Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)

Натяжной ролик (арт. AD-14SP, 1 шт.)

Комплект кареток (арт. AD-15SP, 4 шт.) в приводе AD-SP

Комплект боковых крышек короба (арт. AD-16SP, 2 шт.) в AD-SP

Приводной ремень (арт. AD-17, 11 м)

Комплект стопоров (арт. AD-19SP, 2 шт.) в приводе AD-SP

Комплект держателей ремня (арт. AD-20SP, 2 шт.)

Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)

Короб с крышкой (арт. AHDS35 2009, 2011, 2012) для привода AD-SP

Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP

Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)

Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ, 2 шт.)

Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108, 2 шт.)

Профиль вертикальный «антипаника» (арт. AHDS35 0112, 2 шт.)

Профиль горизонтальный верхний «антипаника» (арт. AHDS35 0113, 2 шт.)

Профиль горизонтальный нижний «антипаника» (арт. AHDS35 0114, 2 шт.)

Профиль порога «антипаника» (арт. AHDS35 0111, 2 шт.)

Петля «антипаника» (арт. HAP.01, 2 шт.) — верхняя петля створки

Ограничитель (арт. HAP.02, 2 шт.) — нижняя петля створки

Кнопка аварийного выхода УДП 513-10 (арт. AD-46)

Комплект закладных пластин (арт. AD-100KIT, 2 комп.)

AD-09 — комплект фотоэлементов, обеспечивающий дополнительную безопасность в проеме двери

KALESB-1K — замок врезной с откидным ригелем в сборе с вертушкой (без ключа)

Конструкция

Профиль cтворки вертикальный
Профиль cтворки горизонтальный
Штапик
Заполнение 8 или 9 мм (со штапиком), 24 мм (без штапика)
Уплотнитель внутренний
Уплотнитель внешний
Уплотнитель центральный

Подготовка объекта

Параметры проема:
Н — высота проема (расстояние от чистого пола до верха проема);
В — ширина проема (расстояние от левого края до правого края проема);
h — высота притолоки (расстояние от верха проема до потолка).
Замер притолоки, проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
Проем должен иметь прямоугольную форму.
Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
Притолока и боковые пристенки должны быть в одной плоскости.
Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.

Монтаж

PDF

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
